INSTALACION ELECTRO VALVULA DEPOSITO GRISES


En esta instalación, debo darle las gracias a José Luis que sin su trabajo y dedicación, yo solo, no hubiera sido capaz de montar la válvula.-

Lo primero que hicimos fue tomar la medida de la salida del desagüe del depósito, siendo en este caso de 40 m/mm de diámetro, por lo que utilizamos un codo macho-hembra de dicha medida, así como 1 metro de tubo rígido de 40 m/m y dos conexiones por un lado de 1 pulgada a rosca para la unión con la válvula y de 40 para conexión del tubo.

Una vez colocados en su lugar la ampliación del desagüe y la bomba, toca llevar el cableado hasta el pulsador que acciona la bomba.

Para ello hay que desmontar desde el protector del brazo de llenado del depósito hasta  el escalón y el paso de rueda, así como también el habitáculo que existe en la parte superior de la caja de fusibles y proceder a la conexión de los cables para que funcione válvula.

Pero lo mejor es verlo en fotografías:






 codo en la salida del desagüe

sujeción del tubo y válvula

Escalón y paso de rueda desmontado para pasar los cables

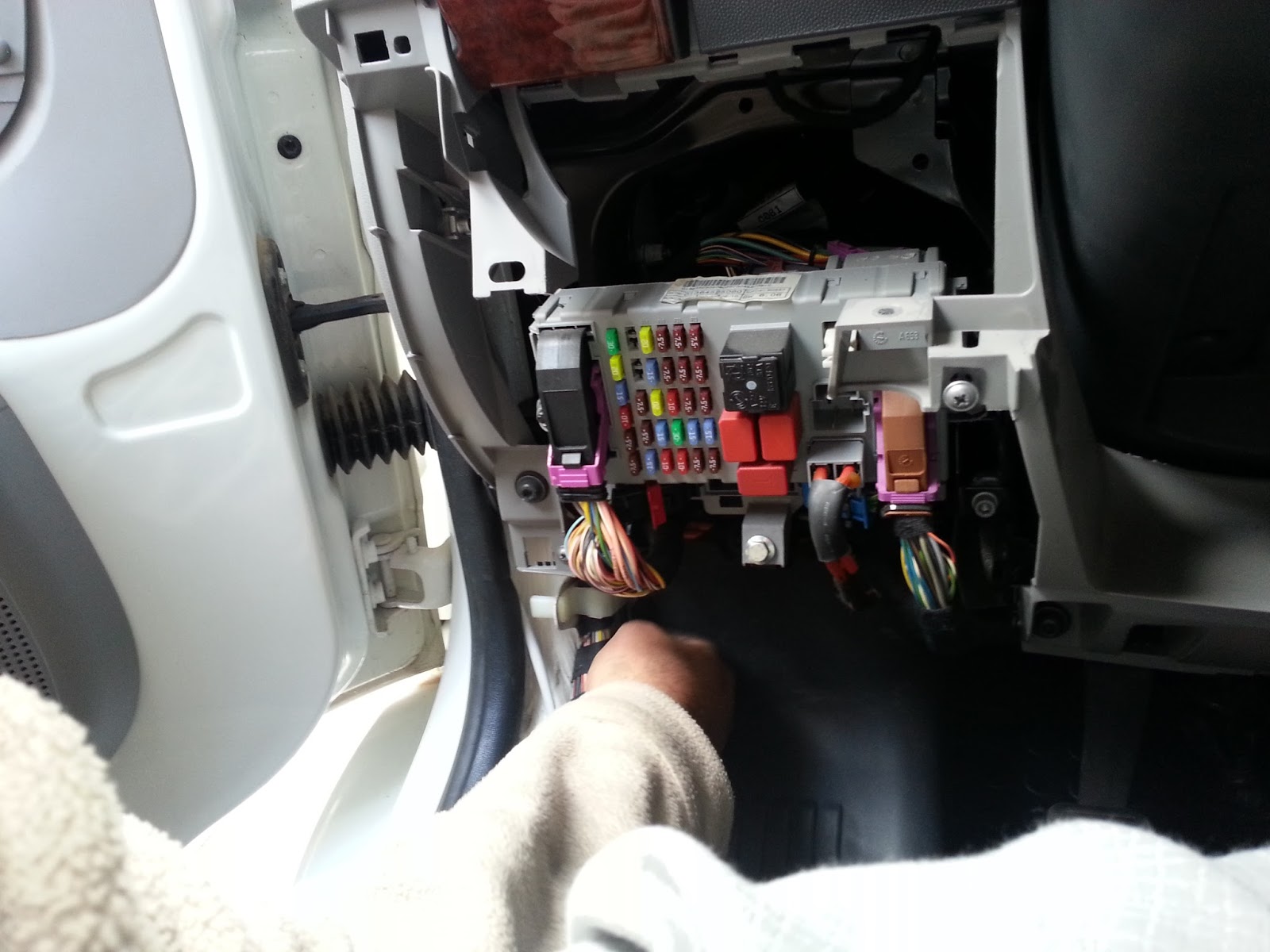

 caja de fusibles para conectar los cables

 instalación del interruptor

situación del interruptor

 terminada la instalación
